単位動作には表3.3 に示すように，5種に分類される 11 のタイプがあります．
レジスタ，メモリへの書き込みや端子への値の出力では，両辺のビット幅は等しくなければなりません．
状態遷移，セグメント呼び出しは，ステージの状態あるいはセグメントの状態でのみ使えます．また遷移先状態名および戻り状態名は，ステージの状態で記述するのであれば，そのステージの状態名，セグメントの状態で記述するのであれば，そのセグメントの状態名でなければなりません．遷移先セグメント名は，そのステージのセグメント名でなければなりません．
戻り状態を指定しないセグメント呼び出し，セグメントからの復帰は，セグメントの状態でのみ使えます．
ジョブの生成は，制御端子とステージで，ジョブの転送，終了はステージでのみ使えます．これは，制御端子には引き渡すべきジョブが存在しないからです．
制御端子の起動の形式は，引き数の数が 0 の場合でも，
chk ();
のようになり，() は省略できません．

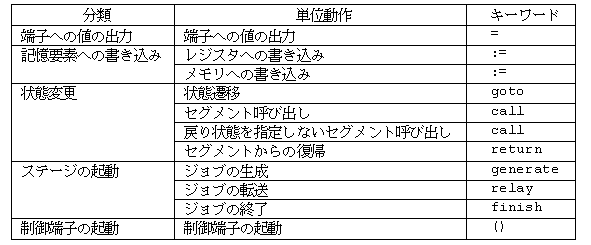

<表3.3> 単位動作の種類
