● モジュールとサブモジュール
SFL言語における記述の基本単位をモジュールといいます．モジュールは物理的な境界をもつ部品(厳密にはその種類)を表し，階層化の単位となります．モジュールは，その定義の中で他のモジュールを使う(すなわち，階層表現をする)ことができます．階層表現をするときは，下位のモジュールのインターフェースをあらかじめ宣言しておかなければなりません．下位のモジュールの内容は別途，定義します．たとえば，モジュールA がモジュールB を使うときは，
declare B {.... } ；モジュールB の宣言
module A {.... B .... } ；モジュールB を使ったモジュールA の定義
module B {.... } ；モジュールB の定義
のように記述します．declare はモジュールのインタフェースの宣言，module はモジュールの定義を表すキーワードです．

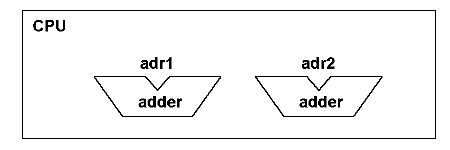

<図3.1> モジュールとサブモジュール
階層表現をするとき，下位のモジュールの1個1個(インスタンス)をサブモジュールと呼びます．たとえば図3.1 のような構成のとき「CPU というモジュール(部品種)は adder というモジュール(部品種)をサブモジュール(部品)として 2個使っていて，その名前(インスタンス名)は adr1，adr2 です.」といいます．
● 機能回路
論理合成の対象としない特別なモジュールを機能回路といいます．これは，「既存の回路」つまり内部構造(ネットリストあるいはマスクパターン)がすでに外部で定義されている部品をモジュールとして利用する場合などに使います．
機能回路は，
circuit B {.... }
のように定義します．
